Ansys Maxwell

La simulazione elettromagnetica per la progettazione e l'analisi di motori elettrici, trasformatori sensori ed attuatori elettromeccanici

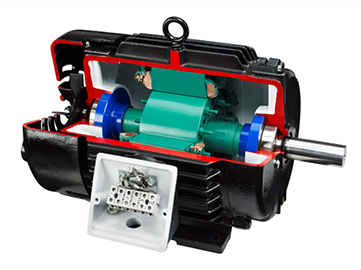

Ansys Maxwell è un solutore di campo elettromagnetico capace di simulare il comportamento di macchine elettriche statiche e dinamiche quali: motori e generatori elettrici, trasformatori, componentistica per la ricarica wireless, sensori, attuatori lineari ed altri dispositivi elettromeccanici.

Ansys Maxwell risolve il campo magnetico ed elettrico, sia nel dominio della frequenza che del tempo, su geometrie bidimensionali e tridimensionali.

Ansys Maxwell offre anche interfacce di progettazione specializzate per l’ausilio alla progettazione, l’analisi e l’ottimizzazione di macchine elettriche e per l’elettronica di potenza.

Funzionalità di Maxwell

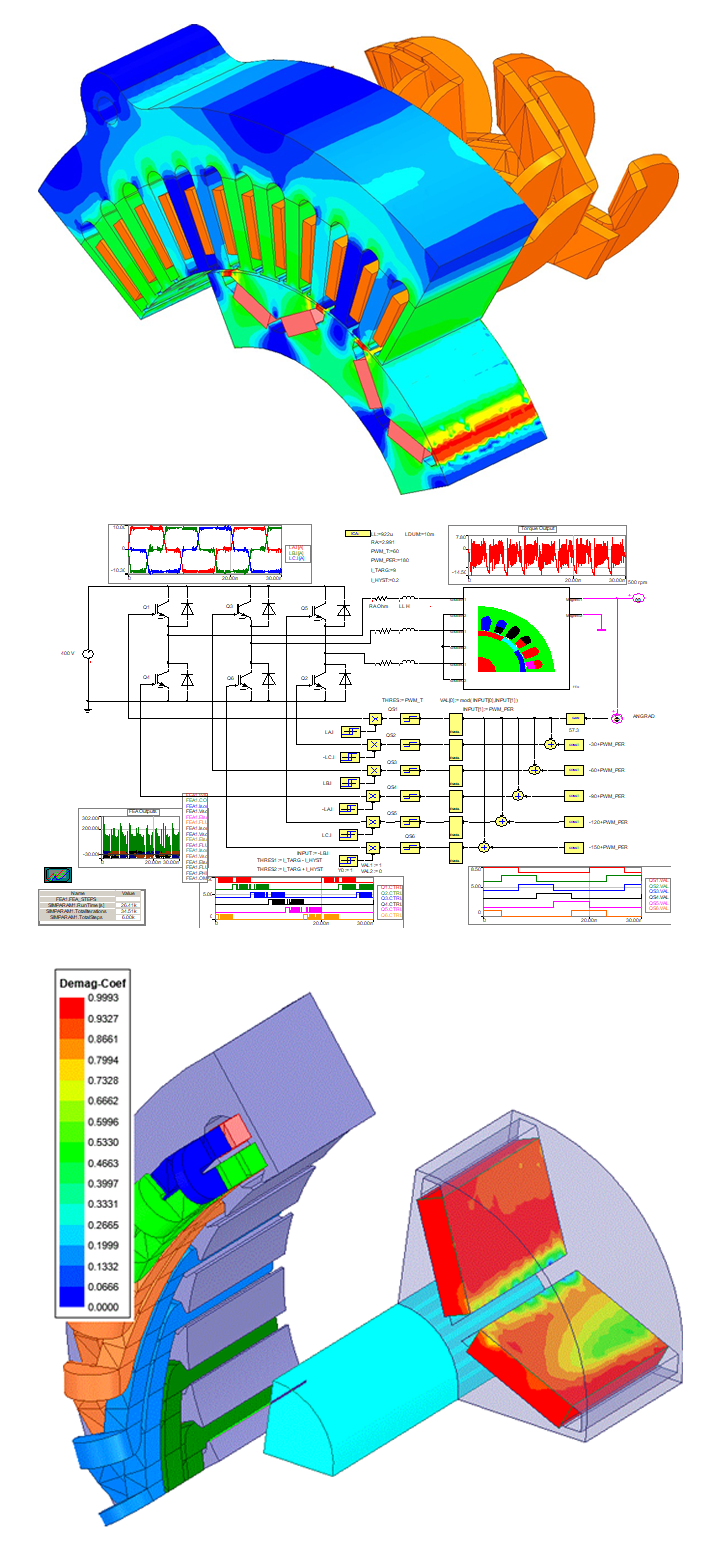

Le capacità di modellazione personalizzabili, il meshing auto-adattativo e le tecnologie di calcolo avanzato, consentono ai progettisti di risolvere l’intero sistema comprendente il dispositivo elettromeccanico ed il sistema di alimentazione.

Ansys Maxwell genera automaticamente, a partire dalla simulazione di campo, circuiti equivalenti non lineari e modelli dipendenti dalla frequenza e dai parametri elettromeccanici definiti nel progetto, da utilizzarsi nella simulazione di sistema, per ottenere la massima affidabilità ed accuratezza possibile attraverso tecniche quali SIL (software-in-the-loop) and HIL (hardware-in-the-loop).

Il meshatore automatico ed adattativo

Un vantaggio chiave di Maxwell sono le sue tecniche di meshing adattive ed automatiche, che richiedono di specificare solo la geometria, le proprietà del materiale e l'output desiderato, per ottenere una soluzione accurata. Il processo di meshing di Maxwell utilizza una tecnica volumetrica estremamente robusta, ed include una capacità di multithreading che riduce la quantità di memoria utilizzata e accelera i tempi di soluzione. Questa tecnologia elimina la complessità relativa alla creazione ed al perfezionamento del modello ad elementi finiti, rendendo quindi le tecniche per l’analisi numerica avanzata e di dettaglio accessibili ai progettisti di macchine elettriche.

Modelli di materiali avanzati

Maxwell implementa modelli di materiale avanzati che consentono, fra l’altro, il calcolo dell’isteresi vettoriale, le perdite nei nuclei ferromagnetici, la determinazione della demagnetizzazione dei magneti permanenti e la valutazione del fenomeno della magnetostrizione.

Ansys RMxprt

Oltre a fornire una soluzione analitica, attraverso una rappresentazione circuitale elettrica e magnetica della macchina, RMxprt genera automaticamente la geometria ed il setup per un'analisi dettagliata agli elementi finiti in Maxwell.

L'interfaccia, basata su template parametrici di modelli di motori elettrici, consente di valutare velocemente le performance e le caratteristiche principali della macchina elettrica, da utilizzarsi quindi già durante le prime fasi dello sviluppo del prodotto.
